一、化學機械拋光(CMP)簡介

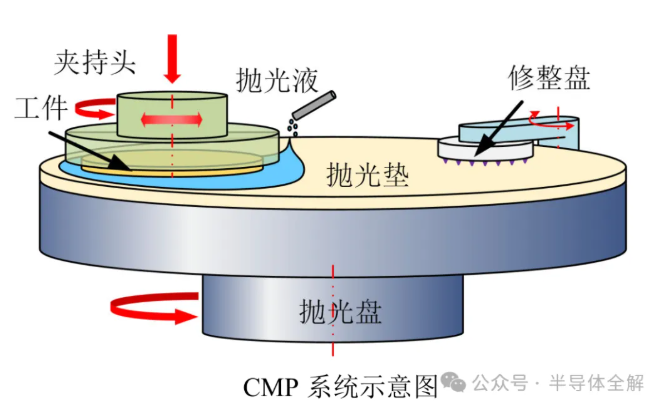

       化學機械拋光（Chemical Mechanical Polishing, 簡稱 CMP）技術是一種依靠化學和機械的協同作用實現工件表面材料去除的超精密加工技術。下圖是一個典型的 CMP 系統示意圖：

       主要包括：夾持工件的拋光頭、承載拋光墊的拋光盤、修整拋光墊表面的修整器和拋光液供給系統四大部分。

       在拋光過程中，工件通過拋光頭，按照給定壓力作用在貼有拋光墊的旋轉拋光盤上，同時相對自身軸線做旋轉運動以及相對拋光盤做往復擺動運動。拋光液輸送在工件和拋光墊之間的接觸界面內，不斷和工件表面發生化學反應，通過磨粒的機械作用以及拋光液的化學作用，實現表面材料的去除。

       二、化學機械拋光(CMP)發展歷程

       CMP 技術起源于古典拋光技術，在早期主要用于玻璃的拋光。在當時的工藝條件下，復雜的影響因素導致拋光結果不穩定和不可控。在很長一段時間內，拋光工藝都被當作是一種藝術，而不是一種科學看待。

       直到上個世紀八十年代初期，美國 IBM 公司率先開發出應用于半導體晶圓拋光的CMP技術。

       CMP 在去除上道工序引起的損傷和缺陷的同時，能夠兼顧全局和局部平坦化要求，這使得半導體晶圓表面平坦化程度獲得大幅提高，克服了當時遇到的“深亞微米壁壘”。

       進入二十一世紀以來，集成電路 （Integrated Circuit，簡稱 IC）制造在“摩爾定律”的指引以及資本的推動下飛速發展， 已經深入到計算機，通信，電子，軍事等各個領域。如今，IC 制造儼然成為現代高科技的核心與先導，成為大國之間博弈的重要籌碼。

       CMP 作為公認的能夠?yàn)榫A表面提供優異局部和全局平坦化的唯一技術，在 IC 制造對人類制造極限的一次次沖擊中獲得了極大的發展。

       目前，CMP 技術遠遠超越了早先在IBM試驗室達到的水平，尤其是在 IC 制造領域，CMP技術已經能夠?qū)崿F(xiàn)原子水平上的材料去除。

       CMP 技術多樣化挑戰 IC 制造領域?qū)τ贑MP技術的推動和開發，也促進了CMP技術在其他制造領域的應用，如光學玻璃加工，強激光元件制造等領域。

       三、化學機械拋光(CMP)原理

       CMP 原子級材料去除過程是在拋光液的化學作用下，拋光墊/磨粒/工件三者之間原子級的摩擦磨損過程是 CMP 技術最底層的材料去除過程。

       Preston 作為拋光技術的先驅者，在1926年關于玻璃拋光的文獻中就提出以下論述：不同于研磨這種依靠機械磨損導致玻璃表面破碎的材料去除方式，玻璃的拋光更像是一種連續的，在“分子或近似分子”量級的材料去除。

       然而，在過去的很長一段時間內，由于難以確定 CMP 過程中的化學作用機理，相關理論研究更多的注重于 CMP 過程中機械作用，并將材料去除歸因于磨粒和工件之間的“固固” 磨損。其中最具代表性的為1991年Kaufman等人的研究，他們提出CMP的材料去除過程是一種化學輔助的機械劃擦過程，具體過程如圖所示：

       首先，拋光液中的化學溶劑和工件表面發生化學反應，在工件表面生成一種軟質的反應層。磨粒在拋光墊的擠壓下劃擦表面反應層，產生材料去除。反應層被去除之后，底層的新鮮表面重新裸露在拋光液中并生成新的反應層，之后再被磨粒去除，如此循環往復。

       當機械去除和化學反應兩種過程處于平衡時，材料去除效率將達到最佳，并且任何影響這兩個過程的參數都將對最終的材料去除率以及表面質量產生影響。

       然而，這種基于機械劃擦理論的材料去除機理的認知在如今面臨很大的局限性。首先，目前 CMP 技術可以實現超光滑表面的加工，在拋光 GaN，藍寶石等晶體材料時會觀測到原子臺階現象。

       原子臺階是由于晶向偏角或者晶格缺陷的存在，導致表面裸露的晶格結構呈現穩定的周期性臺階，是表面加工所能達到的理論光滑極限。

       顯然，基于磨粒壓入-塑性耕犁的材料去除模式無法解釋 CMP 這種原子級的極限加工能力。另外，在典型的 CMP 工況下，拋光液中的納米磨粒壓入工件表面的深度甚至小于一個原子直徑，在這種原子級別的壓入深度下，基于連續介質理論的壓入-耕犁去除模式將不再適用于 CMP 原子級材料去除機理的解釋。

       分子動力學（Molecular Dynamics, 簡稱 MD）由于可在原子尺度展示所研究系統的動態運動過程，目前已經成為研究 CMP 在原子尺度上的化學機械協同作用以及材料去除過程的主要途徑之一。

       基于拋光過程的MD 仿真模型主要包括磨粒磨損模型和磨粒沖擊模型。兩者均利用 MD 來模擬磨粒對工件表面的材料去除機制和損傷機理，而前者主要基于納米切削或者納米壓痕過程的仿真。

       然而，傳統MD方法基于牛頓力學運動方程，無法考慮化學作用的影響，因此，模擬結果具有很大的局限性。 基于反應力場的分子動力學（Reactive Force Field-Molecular Dynamics, 簡稱ReaxFF MD）方法是 MD 方法的一種延伸，其突破了 MD 基于傳統的牛頓運動定律的力場體系，而采用第一性原理的計算方法計算原子級別的動態過程。另外，通過建立勢能函數和鍵級的關系，ReaxFF-MD可以進一步用來描述體系中原子尺度的化學反應。

       下圖展示了SiO2 磨粒在閾值壓力下劃擦 Si 表面發生的單層原子去除過程。

       在初始階段，如圖所示，Si 工件和 SiO2 磨粒表面分別和H2O發生化學反應，生成 Si–H 和 Si– OH 官能團。接著，Si 和 SiO2 磨粒在載荷的作用下發生接觸，表面官能團重組形成 Si– O–Si 界面橋鍵，如圖所示，其中顏色云圖表示 Si 原子在載荷作用下的 Z 向位移。 在滑動過程中，界面 Si–O–Si 鍵將拉應力傳遞給 Si 基體，促進 Si 基體中 Si–Si 鍵的斷 裂，并發生表面單層 Si 原子的去除，如圖所示。

       基于原子力顯微鏡（Atomic Force Microscope，簡稱 AFM）技術的 AFM 探針試驗，是研究原子尺度上材料去除過程的重要試驗方法。

       研究發現，金剛石針尖在劃擦 Si 表面時，只有在大載荷條件下才會造成材料去除，而 SiO2 針尖卻可以在更小的載荷條件下產生更大的材料去除，并且 SiO2 針尖的材料去除率和環境濕度密切相關。將這種現象歸因于 SiO2 和 Si 在 H2O 環境中的表面羥基化。當外載荷作用時，SiO2 和 Si 表面的羥基脫水縮合形成 Si–O–Si 界面橋鍵。

       這種原子尺度的機械化學反應，降低了材料去除的能量閾值，使得 SiO2 針尖可以在更小的載荷下去除材料，并進一步建立了單顆磨粒的材料去除率和最大接觸壓力 Pmax 以及相對劃擦速度 v 之間的關系。

       基于上述原子尺度的機械化學反應，科研人員利用直徑為 250 μm 的 SiO2探針，在單晶硅 Si(100) 面上實現了 Si 原子的單層去除，并通過高分辨透射電鏡（High Resolution Transmission Electron Microscope，簡稱 HRTEM），證實了 Si 原子的單層去除現象。

       盡管上述研究取得了一系列的成果，然而，真實 CMP 過程中的拋光環境更加復雜，涉及各類參數，各類材料在拋光過程中的動態變化等等。

       以目前的數值模擬技術和試驗技術，要準確建立真實 CMP 過程中的原子級材料去除模型仍舊存在困難。

       四、CMP 納/微/宏跨尺度材料去除

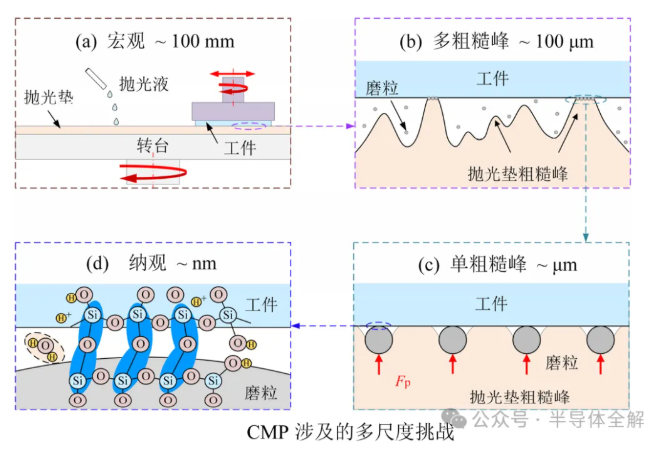

       化學機械協同作用下的原子級材料去除過程是 CMP 技術最底層的物理過程。然而，這種從原子級的材料去除過程到宏觀材料去除過程的映射，是一個復雜的動態跨尺度問題。如下圖 (a)所示，拋光過程中，工件以給定載荷作用在拋光墊表面并發生相對運動。與此同時，拋光液在離心力的作用下，流入工件和拋光墊之間的接觸界面，提供供材料去除的納米磨粒以及化學溶劑環境。

       拋光墊作為一種拋光工具，其表面存在大量的微觀粗糙結構，因此，粗糙的拋光墊表面只有一些局部高點才會和工件發生真實接觸，如圖所示。

       在 CMP 過程中，納米磨粒嵌入在一個個接觸點內，并跟隨拋光墊一起，相對工件表面運動，如圖所示。

       最后，在機械載荷以及拋光液的化學作用下，磨粒和工件之間發生原子級的材料去除，如圖 (d)所示。

       五、拋光墊作用及分類

       拋光墊的微觀接觸狀態，指的是拋光墊粗糙表面的高點和工件表面形成的接觸區域。

       一般來說，拋光墊/工件之間接觸點尺寸在 1~100 μm 范圍內。拋光墊的微觀接觸狀態是拋光墊力學特性和表面微觀形貌的綜合體現。

       拋光過程中，任何導致拋光墊表面力學特性以及微觀形貌變化的的因素都會對拋光墊的微觀接觸狀態產生影響。

       以下是拋光墊微觀接觸狀態的影響因素的詳細討論：

       (1) 微觀接觸狀態主要取決于拋光墊的材料力學特性和結構特點

       拋光墊一般是由聚氨酯材料制作而成，具有優良的機械性能，耐磨損性，以及良好的化學穩定性。另外，聚氨酯材料具有很好的可設計性和可加工性，可以滿足不同的工藝需求。這種設計和制造工藝的不同，導致不同拋光墊之間的力學特性和結構特點差異明顯。基于拋光墊的結構特點，將主流的商用拋光墊分為以下四類，如表所示。

       可見，每種類型的拋光墊都有獨特的表面微觀結構，表面微觀結構決定了拋光墊的真實接觸狀態，決定了磨粒在接觸界面內的承載狀態以及工件表面的化學反應時間，從而對最終的材料去除率產生影響。

       另外，拋光墊的力學特性表現出明顯的非線性特點，首先，為了保證拋光液在接觸界面的存儲和運輸，大部分拋光墊都含有微孔或者間隙結構。以 IC1000 系列拋光墊為例，其在制備過程中會填充一定比例的空心聚合物微球，混合固化后在內部形成大量半徑 10~50 μm 的封閉微孔，這種多孔結構導致拋光墊表現出明顯的材料非線性特點。并且，由于拋光機械載荷的作用以及化學溶劑帶來的聚氨酯水解現象，拋光墊表層的力學特性和基體層也將存在很大差異，同樣會帶來顯著的非線性問題。復雜的力學特性導致拋光墊的微觀接觸狀態變得更加復雜。

       (2) 微觀接觸狀態很容易受到拋光過程和修整過程的影響

       一方面，CMP 的運動特征導致拋光墊粗糙峰不斷經歷拋光載荷以及剪切力的循環作用，從而誘發粗糙峰發生塑性流動并趨于平面化，這種拋光墊表面平面化的現象也被稱為釉化現象，如圖所示。

       另一方面，拋光液中的磨粒很容易積累在表面微孔結構中，并導致材料去除效率的惡化以及劃痕的產生。因此，實際的 CMP 過程中大多會引入修整工藝來保證加工質量以及加工過程的穩定性。

       修整是對拋光墊表面進行機械加工的過程，如圖所示。

       嵌有金剛石顆粒的修整盤在一定的修整載荷下劃擦拋光墊表面，通過金剛石顆粒的切割作用，重新生成具有一定粗糙度的表面，如圖所示。修整過程直接決定拋光墊表面的微觀形貌，從而影響拋光墊/工件之間的微觀接觸狀態。然而修整過程是一種隨機過程，如何表征隨機修整過程中的微觀接觸特征，是導致拋光墊微觀接觸狀態研究復雜的另外一個重要因素。

       六、CMP面臨的挑戰

       多行業的應用導致CMP技術面臨多樣化的材料以及加工工藝需求。CMP 技術所面臨的多樣化挑戰包括以下幾部分：

       (1)材料多樣化挑戰

       CMP 工藝所涉及的材料越來越多，包括玻璃、單晶硅、砷化鎵、碳化硅、氮化硅、氮化鎵、硅鍺化合物、銅、鋁、鎢、金、藍寶石、金剛石和各種陶瓷等。

       根據易磨損（Easy to Abrade，簡稱 ETA），難磨損（Difficult to Abrade，簡稱 DTA）兩類機械特性和易反應（Easy to React，簡稱 ETR），難反應（Difficult to React，簡稱 DTR）兩類化學特性，將材料分為以下四個大類：

       (a)ETA–ETR材料，Cu，Al 這種質軟、化學特性活潑的金屬材料一般屬于這一類，其在 CMP 過程中很容易產生劃痕以及化學腐蝕現象。

       (b)DTA–ETR材料，SiO2等氧化物阻擋層一般屬于這一類，雖然表面很難被劃擦，但是比較容易發生化學反應。

       (c)ETA–DTR材料，IC領域中的Low k材料和 MEMS 領域中 SU-8 光刻膠就屬于這一類。

       (d)DTA–DTR材料，一些新型的寬禁帶半導體材料如 SiC 和 GaN 一般屬于這一類，材料本身比較硬且有具有很強的化學反應惰性。

       可見，不同的材料具有不同的物理化學特性，而 CMP 技術本身又是一種依靠化學和機械協同作用實現材料去除的加工方式，材料多樣化的挑戰對 CMP 過程中化學和機械協同作用的理解和控制提出新的要求。

       (2) 加工技術指標的多樣化挑戰

       不同領域?qū)MP 的加工要求和精度指標有所差異，即使是相同領域，不同工藝路線和流程下的加工指標也有所不同。多樣化的加工技術指標是 CMP 技術面臨的另一個挑戰。以 IC 制造為例，鰭式場效應晶體管（Fin Field-effect Transistor，簡稱 FinFET）是7nm制程下廣泛使用的工藝設計。FinFET 制造中對 CMP 技術提出的技術指標是在 SiN 和 SiO2 層上實現 Poly-Si 層的選擇性去除，即要求 CMP 在平坦化過程中具有較高的選擇性去除能力，滿足 Poly-Si 的高去除率又保證作為襯底材料的 SiN，SiO2 不被去除。

       而3D-NAND 是一種將存儲單元在垂直方向進行堆疊從而提高芯片存儲容量的技術。為了滿足存儲單元在垂直方向堆疊，就需要一些大的溝道結構，導致阻擋層和隔離層材料如 SiN，SiO2以及 poly-Si 在沉積時，出現明顯的高度差，如下圖所示。

       為了保證全局和局部的平坦化的要求，就要在一次 CMP 過程中實現SiN，SiO2 以及 Poly Si 這幾種不同材料的同時去除，這提出了和 FinFET 制造中不同的工藝需求。

       另外，半導體制造流程在前段制程（Front End of Line）以及后段制程（Back End of Line）中經常遇到一些高縱深比的三維結構。這些高縱深比的三維結構在填充后，很容易產生一些大的臺階高度，如上圖所示，這些高縱深比結構的存在，則對 CMP 的去除效率提出新的要求。

       (3)各產業未來發展的挑戰

       隨著各領域的發展，各種新型材料會被不斷的開發出來，一些傳統材料也在新的背景需求下得到新的應用。

       同時，各個領域的不斷的發展又會不斷提出新的加工工藝指標和技術要求，這就需要 CMP 技術具有很強的適應能力和調控能力，能夠快速滿足產業化需求。如何快速開發針對特定材料和加工性能要求的 CMP 工藝，是決定未來市場競爭力和產業化速度的關鍵問題之一，同樣也是 CMP 技術面臨的新的挑戰。

       以IC領域?yàn)槔呻娐氛^續遵循摩爾定律向著更小線寬、更多互連層數、更大晶圓尺寸的方向發展，對晶圓平坦化工藝的平整度和缺陷控制的要求越來越苛刻，可以預見，CMP 技術將成為未來 IC 制造的瓶頸之一。

       下表列舉了 IC領域中新的發展趨勢對于 CMP 技術的影響。

       對于晶體管來說，為了提高晶體管柵極結構的電子遷移率，提出利用Ge、III-V族半導體和石墨烯以及碳納米管等碳類材料作為溝道材料的 MOSFET 結構。

       這種新型三維結構和柵極材料的使用，導致 CMP 技術的開發難度急劇增加。對于互連來說， 隨著互連線寬縮小，互連溝槽深寬比增大，傳統的鉭基阻擋層無法實現均勻沉積，容易出現縮口現象。因此，提出新的銅/釕（鈷）亞 10nm 結構來替代傳統的銅/鉭結構。

       然而，銅、釕之間的電化學性能差異極大，如果機械力和化學的耦合作用控制不當，極易導致界面電偶腐蝕，造成芯片斷路。因此，這種新型結構的使用對 CMP 過程中機械和化學作用的調控提出了更嚴格的要求。

       七、總結

       可以預見，在未來幾年，隨著不同物理化學響應的拋光材料的增加，再加上面形精度、表面粗糙度、材料去除均勻性、材料選擇去除性等不同加工結果的要求，CMP技術面臨越來越多樣化的挑戰。然而，由于影響 CMP 加工質量和效率的因素眾多，且各因素的影響間存在復雜的耦合關系，人們依舊需要提高對 CMP 技術機理的認知。
