申請?zhí)? 201720157477.X
申請日: 2017.02.22
國家/省市: 中國江西(36)
主分類號: B24D 5/06(2006.01)
授權公告號: 206475074U
授權公告日: 2017.09.08
分類號: B24D 5/06(2006.01); B24D 5/16(2006.01)
申請人: 江西玉寶鉆石工具有限公司
發明人: 李金寶
代理人: 石其飛
代理機構: 北京中濟緯天專利代理有限公司(11429)
申請人地址: 江西省上饒市鄱陽縣鄱陽工業園區田畈街基地

摘要： 本實用新型公開了一種研磨醫療用鈦合金的陶瓷砂輪，包括外殼，所述外殼的外表面往外殼的中心位置依次設置有金剛石層、減振環和絕熱層，所述金剛石層上固定有四個鋼塊，四個鋼塊對稱設置且鋼塊的中部開有螺紋孔，所述金剛石層內由磨砂塊和球形陶瓷組成，所述絕熱層為圓環設計且通過粘合劑內接有一六角固定框，所述六角固定框當中固定有六個對稱設置的連接塊，所述連接塊內側為鋸齒紋設計，減振環為橡膠材質，所述減振環與金剛石層和絕熱層之間通過粘合劑相粘連，通過在金剛石層當中加入球形陶瓷，在磨削時可以減少磨削阻擾，增加砂輪的切削能力，通過結構上的改進，大大改善了陶瓷砂輪的易脆性能，而且與轉軸的固定效果好，不會脫離轉動軸。

主權利要求

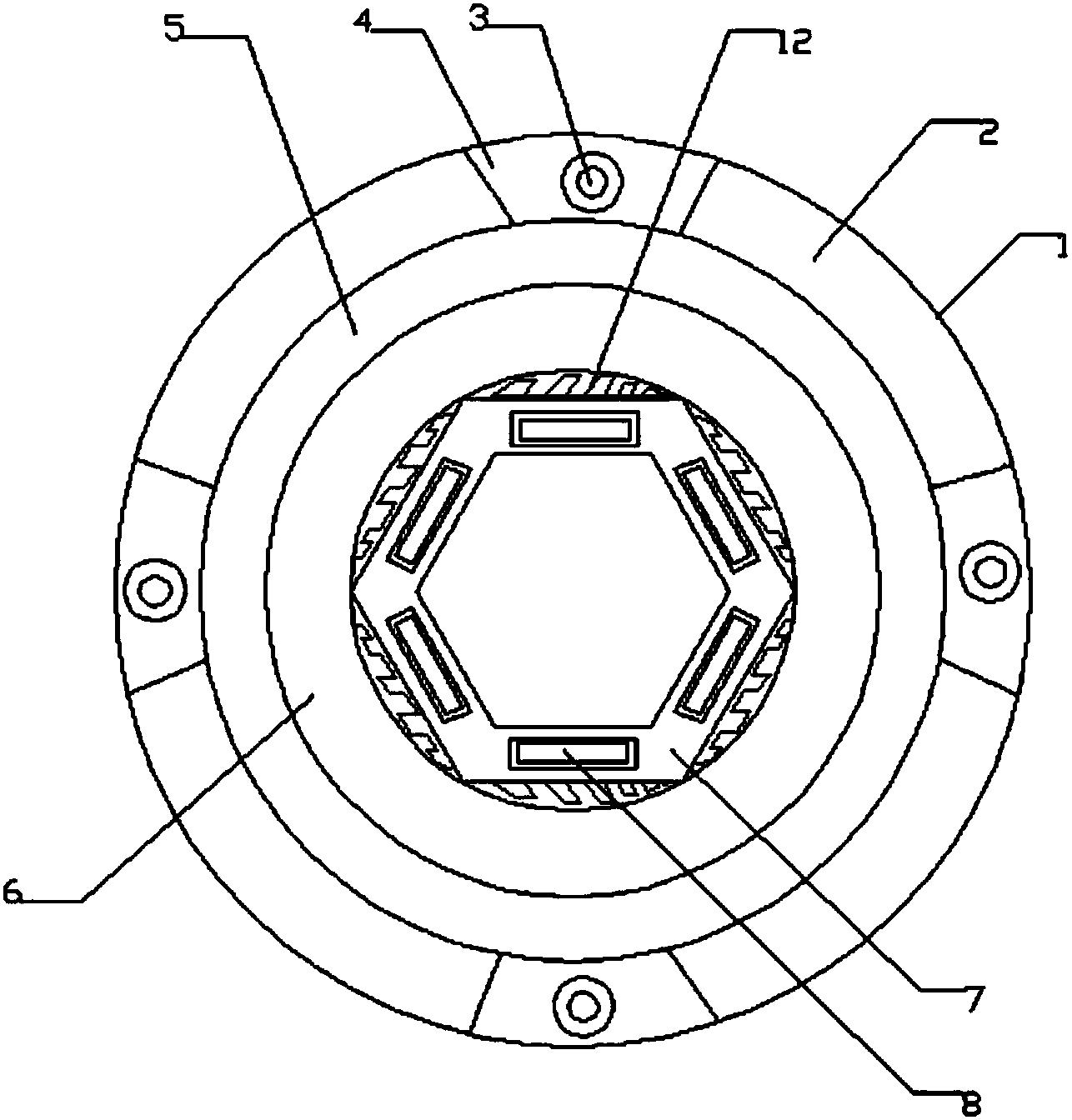

1.一種研磨醫療用鈦合金的陶瓷砂輪，包括外殼(1)，其特征在于：所述外殼(1)的外表面往外殼(1)的中心位置依次設置有金剛石層(2)、減振環(5)和絕熱層(6)，所述金剛石層(2)上固定有四個鋼塊(4)，四個鋼塊(4)對稱設置且鋼塊(4)的中部開有螺紋孔(3)，所述金剛石層(2)內由磨砂塊(9)和球形陶瓷(10)組成，所述絕熱層(6)為圓環設計且通過粘合劑(12)內接有一六角固定框(7)，所述六角固定框(7)當中固定有六個對稱設置的連接塊(8)，所述連接塊(8)內側為鋸齒紋(11)設計。
