摘要：分析當前各種刀具材料的優缺點，回顧氮化碳的歷史，分析氮化碳涂層在刀具上應用的可行性，通過研究氮化碳刀具的實用效果認為氮化碳刀具將具有廣闊的應用前景。
　　
　　對于硬質面的簡單加工(如車削)可用硬質合金、立方氮化硼等刀具，但對于形狀復雜工件(如齒輪等)的硬質面加工，硬質合金、立方氮化硼等刀具則無能為力，需要尋求其它的加工手段如磨削、電火花加工等。但這些加工方法加工效率低，電火花加工更有成本高的缺點，而且有些復雜工件無法采用上述方法，如果找到一種方法使得刀具能夠以切代磨，則能大大提高工效，降低成本。
　　
　　1 氮化碳的歷史和性能
　　
　　氮化碳是90年代初才出現的新型超硬材料。80年代后期Cohen等人通過理論計算預言類似b-Si3N4結構的化合物b-C3N4可能具有超過金剛石的硬度，此說立即引起國內外研究人員的廣泛關注。1993 年Niu首先宣布用激光燒蝕法得到了b-C3N4薄膜。隨后研究人員用電子回旋共振- 化學氣相沉積(ECR - CVD)、熱絲CVD、反應磁控濺射等方法成功合成了氮化碳薄膜。合成的氮化碳薄膜的硬度也在不斷提高。日本的Fujimoto等用粒子束混合沉積法在碳化物襯底上形成的CNx膜硬度達到63GPa。
　　　　
　　武漢大學自1994年起研究氮化碳的合成方法。先后用射頻CVD、磁控濺射等方法成功合成了氮化碳薄膜，并研究了氮化碳薄膜在高速鋼襯底上的鍍膜工藝。根據現有資料，在刀具上鍍氮化碳薄膜在世界上還是首次。
　　　

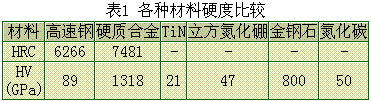

　　氮化碳的超硬特性是其在刀具上應用的關鍵。由表1可知，將氮化碳鍍?cè)诘毒弑砻鎸O大提高刀具的表面硬度。
　　　　
　　氮化碳還具有較好的熱穩定性。用熱失重(TG)- 差熱分析(DTA)研究氮化碳在室溫至1200℃的熱穩定性發現，石墨相含量較小的樣品在上述范圍內無明顯的熱失重，證明氮化碳薄膜具有較好的熱穩定性，見圖1。
　　　　　　
　　對氮化碳薄膜的耐腐蝕性研究發現，在電化學腐蝕過程中，鍍上氮化碳涂層的鋼樣品的陽極腐蝕電流密度降低到裸金屬的0.4%、鍍鉻的鋼樣品的1.3%。可見，氮化碳涂層可以降低腐蝕速率，具有良好的抗腐蝕性。同時，氮化碳中的C-N共價鍵與金剛石中的C-C共價鍵不同，N的電負性更強，束縛住了碳原子，使其難以與Fe發生親和反應，從而使其能用于切削黑色金屬。
　　
　　2 氮化碳刀具對硬質材料加工的效果
　　

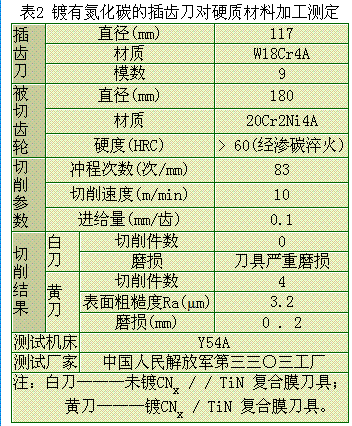

　　我們進行了鍍有氮化碳薄膜的插齒刀的機前試驗。試驗結果見表2。由于齒輪經淬火滲碳熱處理變形使得公法線公差達不到設計要求需要精加工，但齒輪經淬火滲碳后表面硬度達到HRC62以上，且該齒輪設計形狀特殊不能進行磨削，使得該齒輪的廢品率一度達到80%以上。使用氮化碳插齒刀能對熱處理后的齒輪進行精加工以滿足設計要求，極大地提高了成品率。
　　　　　
　　圖2中間為鍍膜的插齒刀，左上為精加工前的齒輪，右為加工后的齒輪。加工后的齒面平整光潔。
　　　　
　　在試驗過程中我們注意到，由于被加工材料很硬，在刀具上的氮化碳涂層磨損以前刀具不會發生磨損，一旦涂層被磨損，刀具立即被嚴重磨損而不能再進行加工，可見氮化碳涂層對刀具起到了良好的保護作用。
　　　　
　　另外在可轉位硬質合金車刀上鍍氮化碳薄膜的初步試驗也表明，沉積了氮化碳薄膜的車刀能對硬度為HRC62 的淬火鋼進行車削加工。
　　
　　3 氮化碳刀具前景展望
　　
　　高速鋼是目前廣泛使用的刀具材料，特別是多用于形狀復雜的刀具，如鉆頭、絲錐、銑刀等，以及一些尺寸精度要求嚴格的成形刀具，如插齒刀、滾齒刀等。這些刀具使用硬質合金材料在經濟上不合算，且硬質合金研磨困難，難以制造某些刀具。例如常用的齒輪刀具中，硬質合金只能制造模數小于3的刀具，且價格極為昂貴。如果使用高速鋼制造的鍍上氮化碳涂層的齒輪刀具，不僅能降低刀具成本甚至還能切削硬質合金都不能切削的硬質面。根據現有資料，較好的成形刀具也只能對HRC52的材料進行加工，而氮化碳刀具能對HRC62的材料進行各種加工。
　　　　
　　高速鋼作為刀具材料一般其硬度都在HRC60以上。高速鋼刀具在使用中損壞的主要原因是刀具的刃口磨損導致加工精度達不到要求。一般情況下，在機械加工中不會發生基體凹陷的情況。薄膜脆裂脫落的主要原因在于薄膜的附著力較低，只要薄膜的生長工藝達到要求，提高薄膜的附著力，薄膜就不易脆裂脫落。
　　　　
　　由于氮化碳刀具的高硬度和刀具制造上的靈活性，它可以取代部分磨削，提高工效。它也能取代部分其它刀具(如氮化硼刀具等)和部分其它加工方法(如電火花加工)，節約刀具成本，節約能耗等。在許多大型工件的加工中，由于刀具磨損往往需要中止加工更換刀具，這樣就不能保證加工精度。氮化碳刀具所具有的高硬度、良好的抗磨損能力正適用于這種場合，能夠一次加工成形，保證了加工精度，同時提高了生產效率。
　　　　
　　有試驗表明，鍍有氮化碳的鉆頭比沒鍍的鉆頭壽命提高25倍，比鍍氮化鈦的鉆頭壽命提高3倍。可見氮化碳刀具有更長的壽命，能夠降低刀具的成本。
　　　　
　　為使薄膜達到較高的硬度，避免軟質相的析出，在薄膜生長過程中需采用特殊工藝且較為困難。目前本實驗室已使該項工藝達到工業化生產的水平，鍍有氮化碳涂層的刀具不久將批量生產。由于它能替代許多原有的低效的加工方法，大大提高工效，因此它具有廣闊的市場前景和很高的經濟價值。
　　　　
　　綜上所述，氮化碳涂層不但能提高刀具壽命，還能進行硬質面加工，使得以往許多不可加工的工件或需要其它費時費力的加工手段才能達到的，輕易即可做到。氮化碳刀具的出現為機械加工帶來新的生機，它將具有廣闊的應用前景。
